杭州半山林畔菲丝伍德新风系统安装案例

坐标杭州半山林畔。

客户之前对新风系统比较了解，需求明确。想用德国ACE森林氧吧系统。做全屋新风，新风主机基本上提前已经确定。采用菲丝伍德FWD溶液调湿新风机。

坐标地理位置分析：

杭州处于亚热带季风区，四季分明，雨量充沛全年平均气温17.8℃，平均相对湿度70.3%，年降水量1454毫米，年日照时数1765小时，夏季气候炎热，湿润，是新四大火炉之一。相反，冬季寒冷，干燥。所以安装菲丝伍德FRESHWOOD森林氧吧系统，完美解决室内的各种“痛点”解锁空气密码。

项目概况：

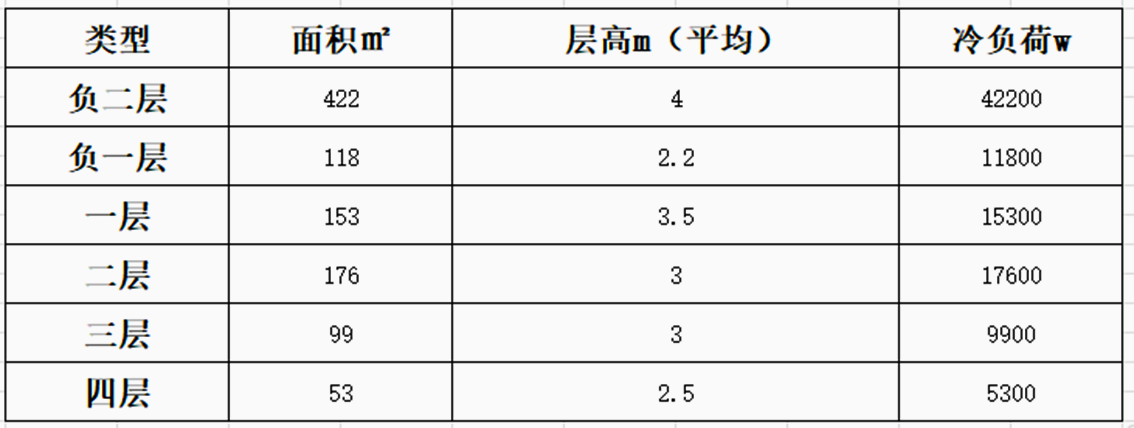

本案为四层占地面积430㎡别墅用户，平时为夫妻与父母一起居住，地上四层，地下两层。

项目方案（结合项目需求及特点，给出最优解）：

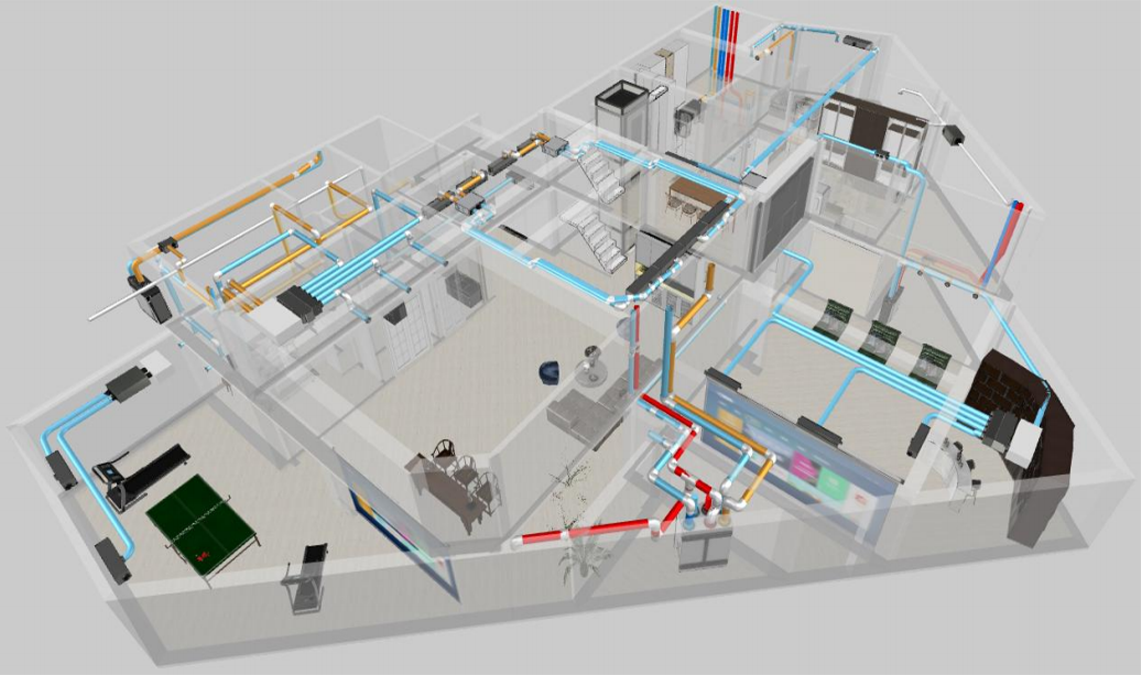

1.负二楼的各个分区层高不一，客厅茶艺区层高5米；棋牌室、酒窖等仅为2.2米，影视厅则有3.4米；且茶艺区上空为采光玻璃；在夏季或冬季为最主要的负荷区。

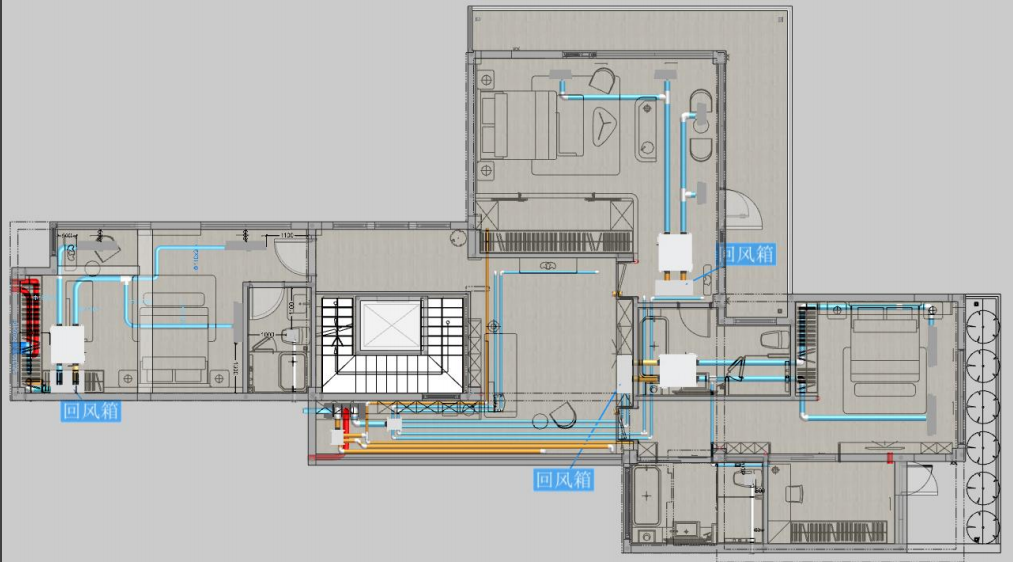

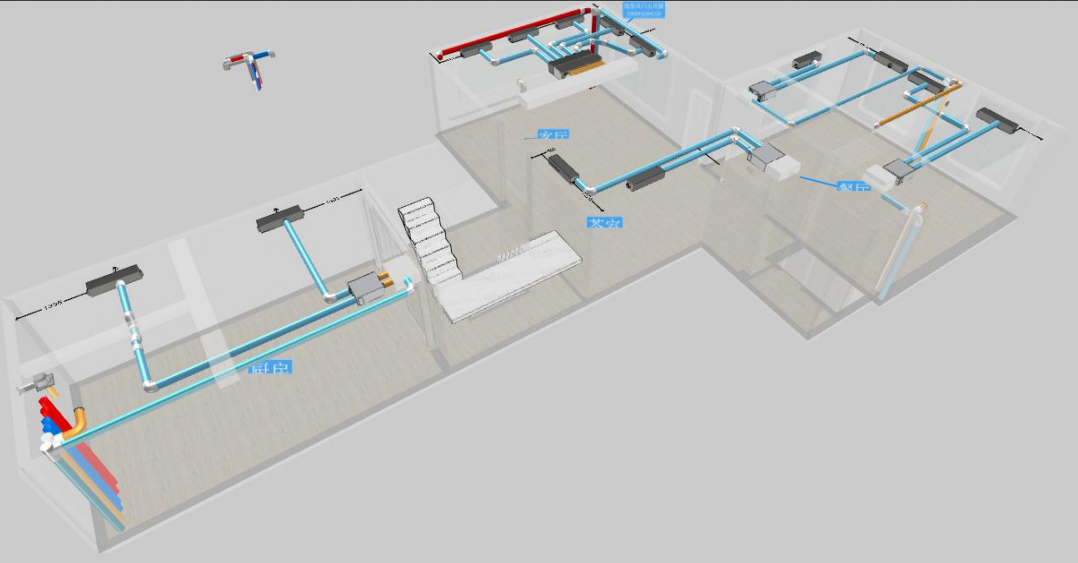

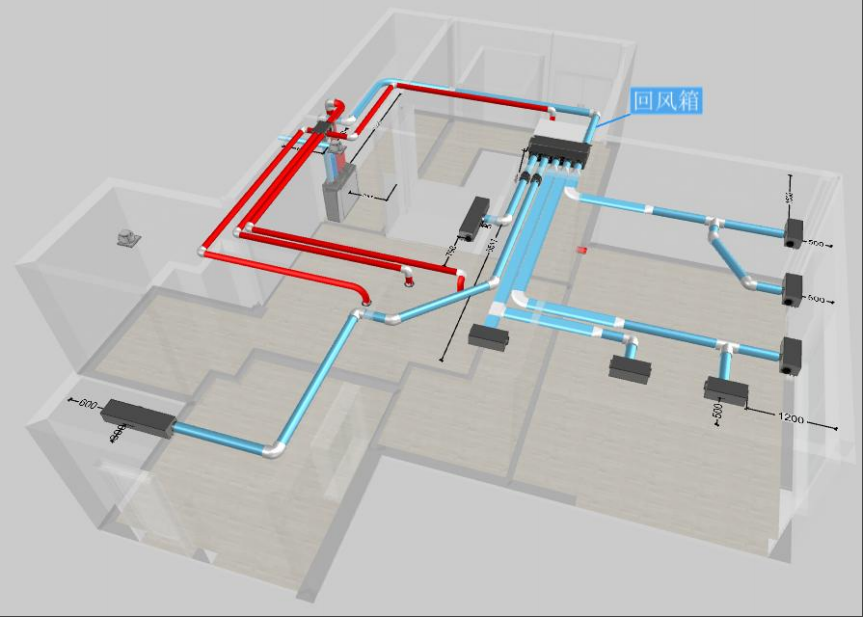

蓝色为送风管；黄色为再生风管；红色为排风风管

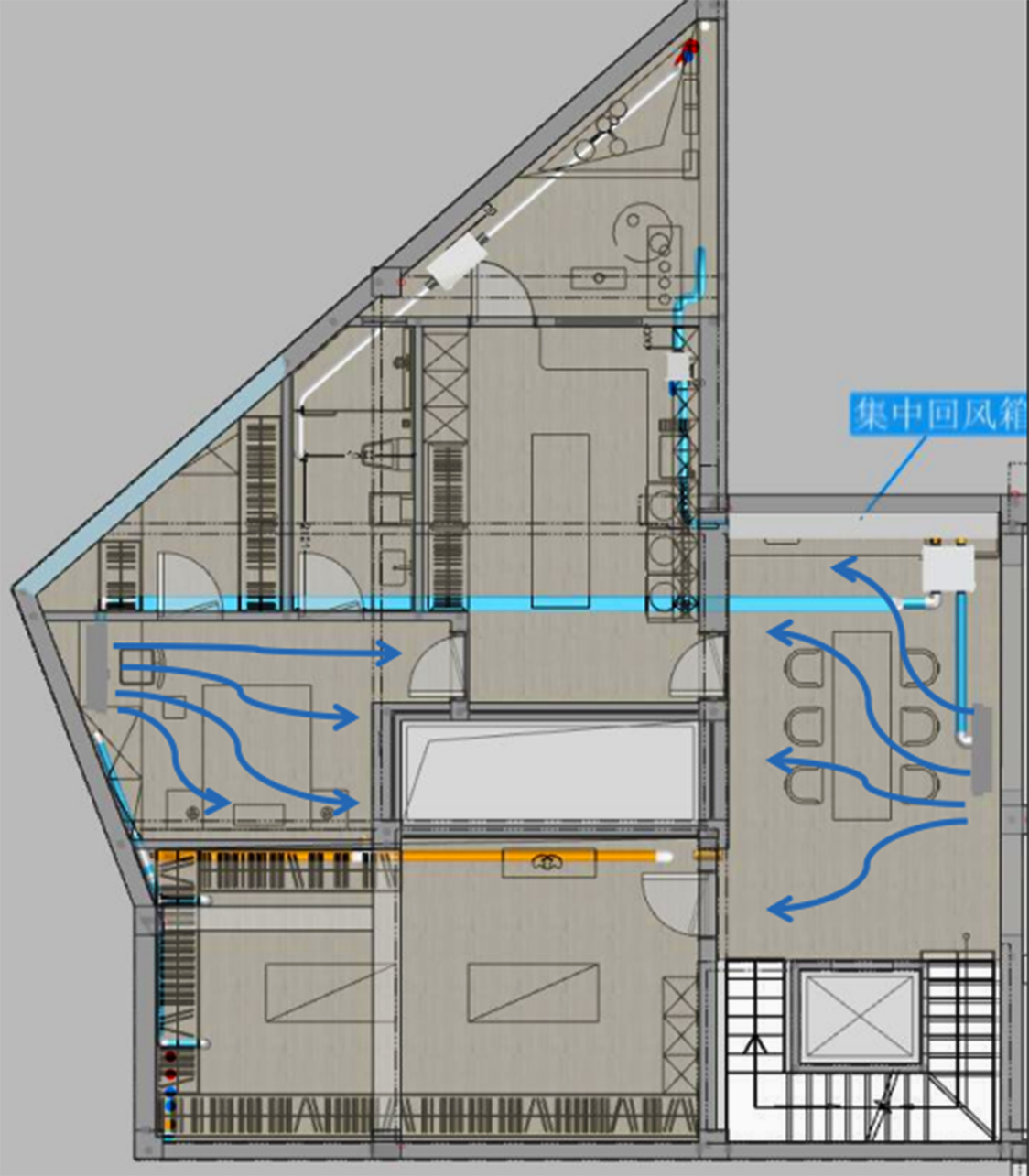

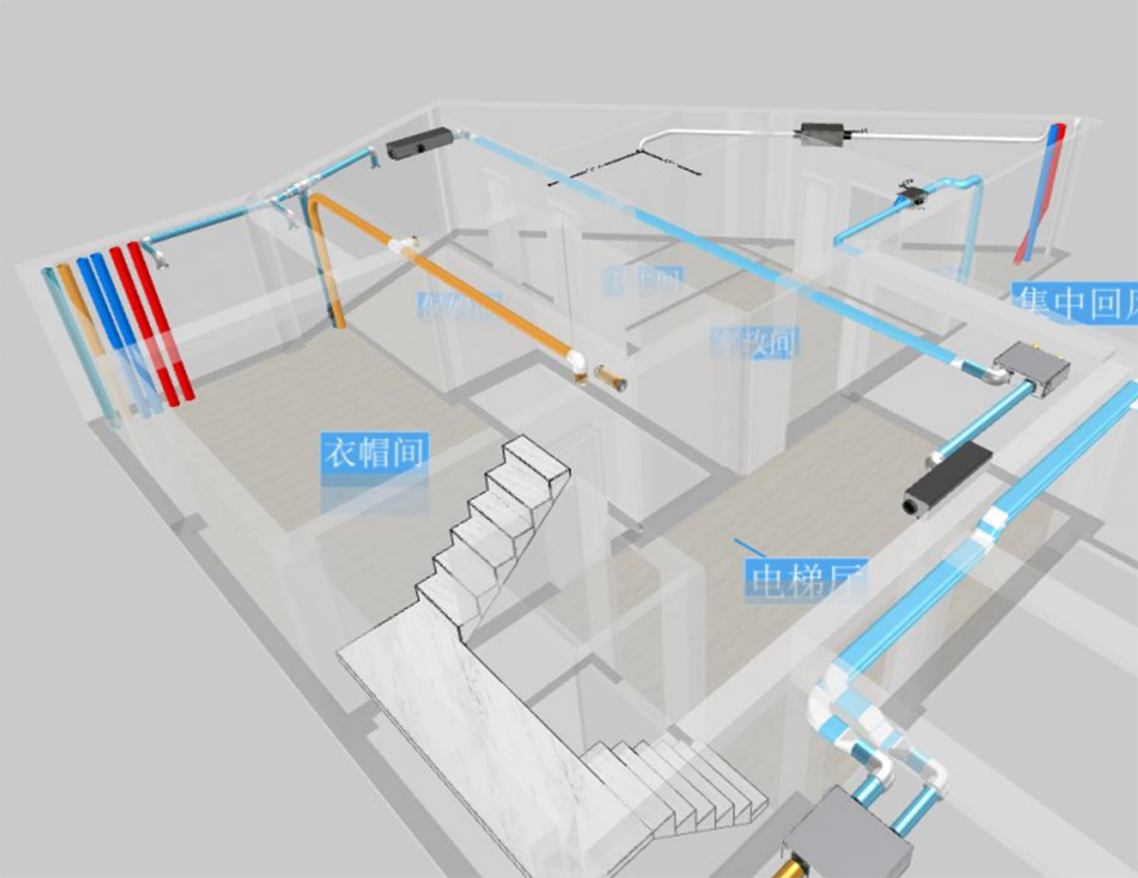

负一楼的层高较低仅2.2米，且中间有采光井，相交于其他楼层，该楼层冷负荷较小，宠物房、家政间、衣帽间仅考虑新风，电梯厅及保姆房需采用环控设备。

保姆间及电梯厅通过中静压全空气机组与溶液新风机搭配使用，其与区域均采用通新风的方式

蓝色为送风管；黄色为再生风管；白色为排风风管

衣帽间因不会长时间待人，所以将衣帽间内部分新风用于吊柜机组循

环用。

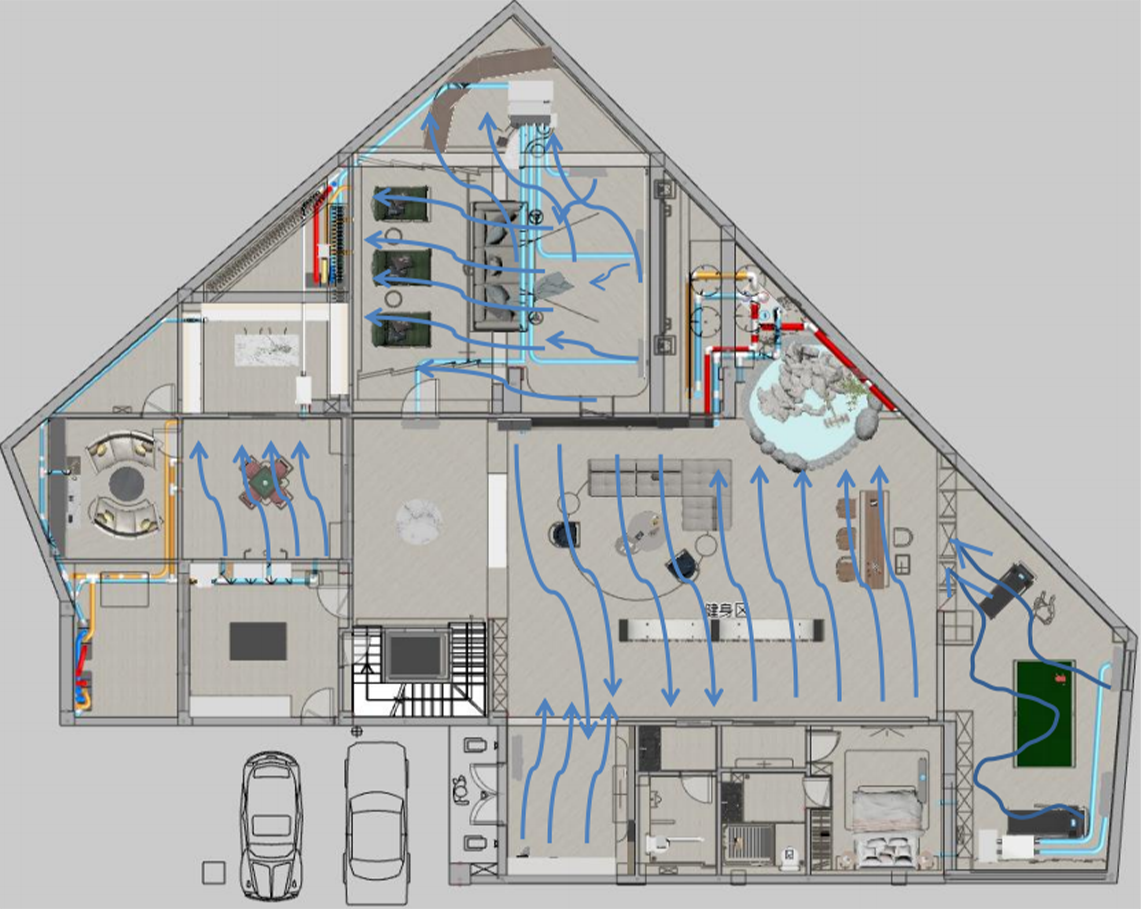

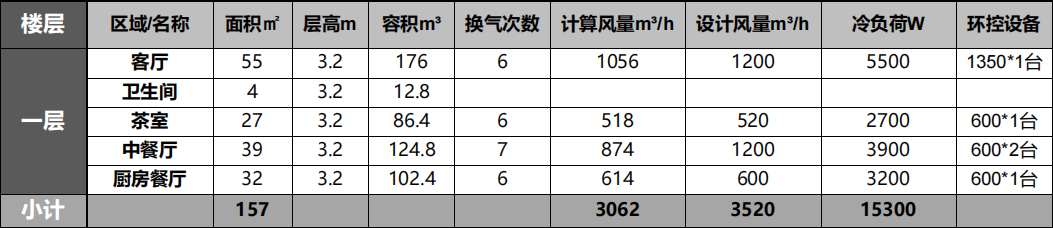

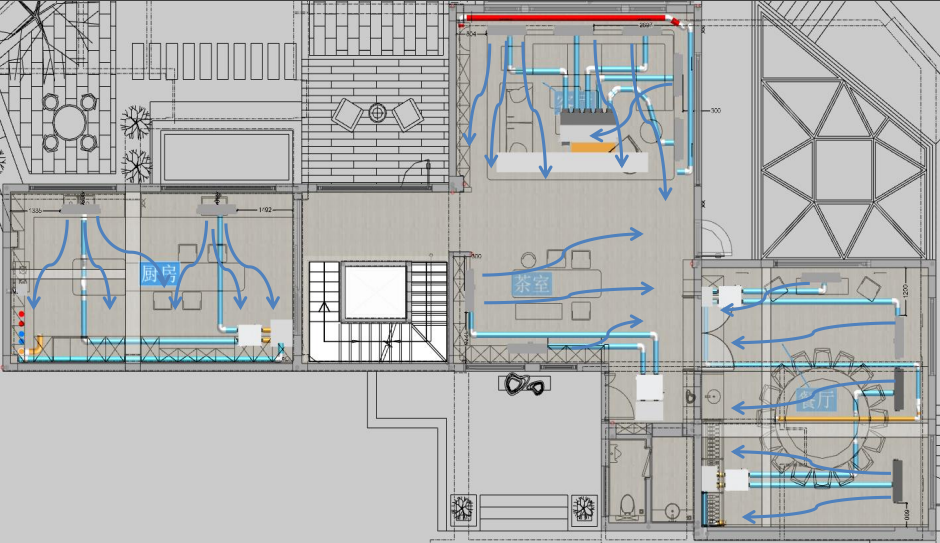

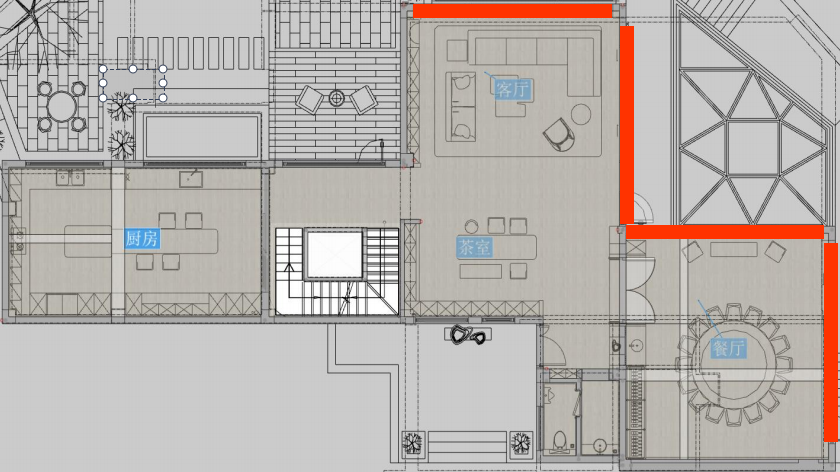

3.除小块保温层外，一楼层高几乎一致 3.4米除楼梯间风量需求少外，其与区域都有较大的风量需求且客厅、餐厅有大块朝东向的玻璃，在上午冷负荷非常大。该层重点：厨房、茶室、客厅、餐厅

由于客厅及餐厅都有较大面积的玻璃，且玻璃朝向东面，上午遭太阳直射冷负荷大，所以在国标基础上对此处风量加大。

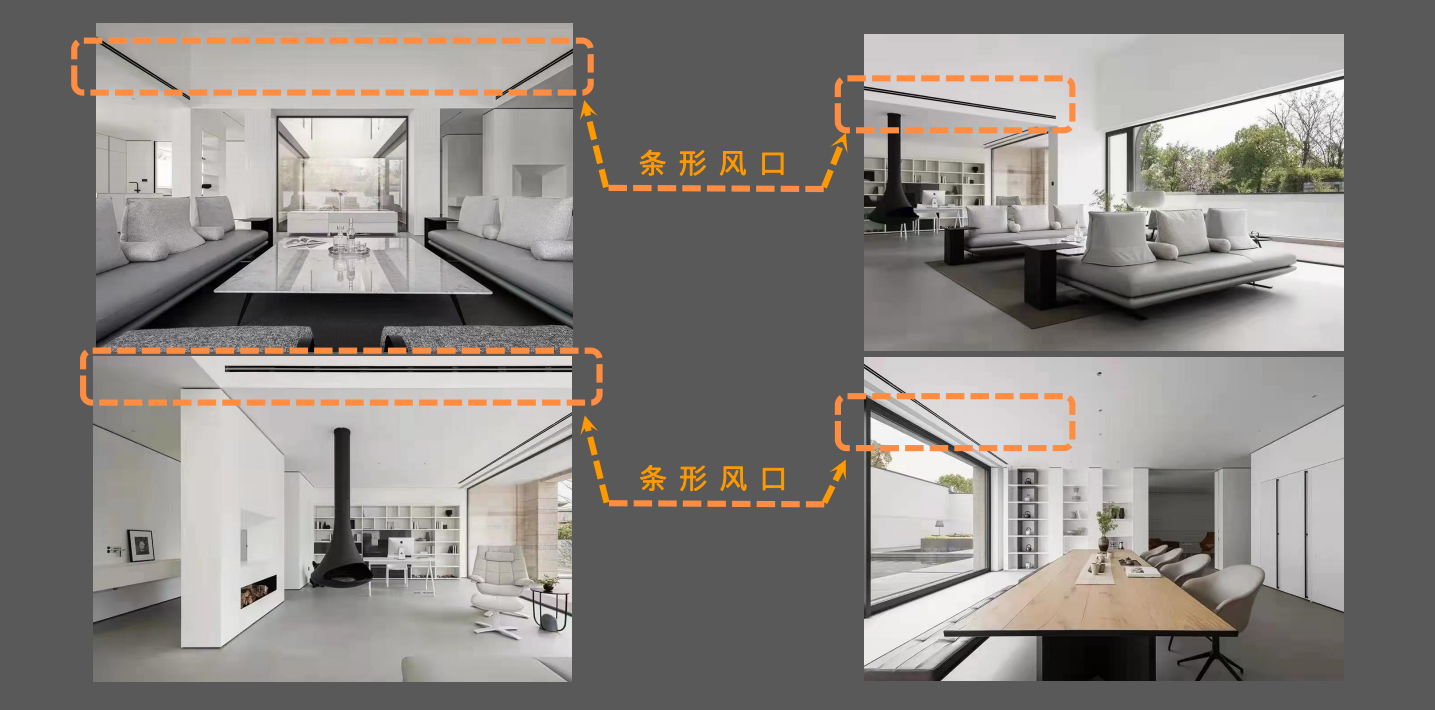

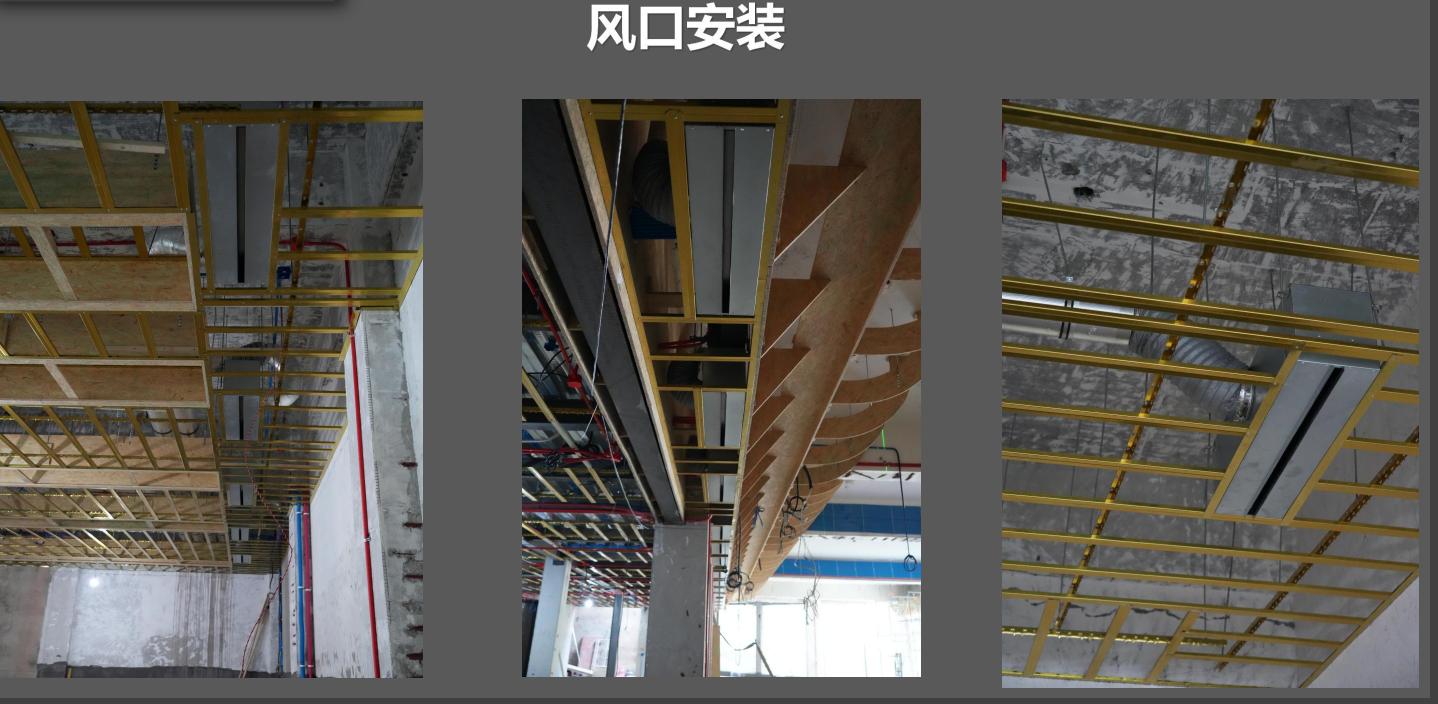

送风风口安排在冷负荷最大的玻 附近，回风安排在距送风最远的角落区域，使风能均匀涵盖各个区域。

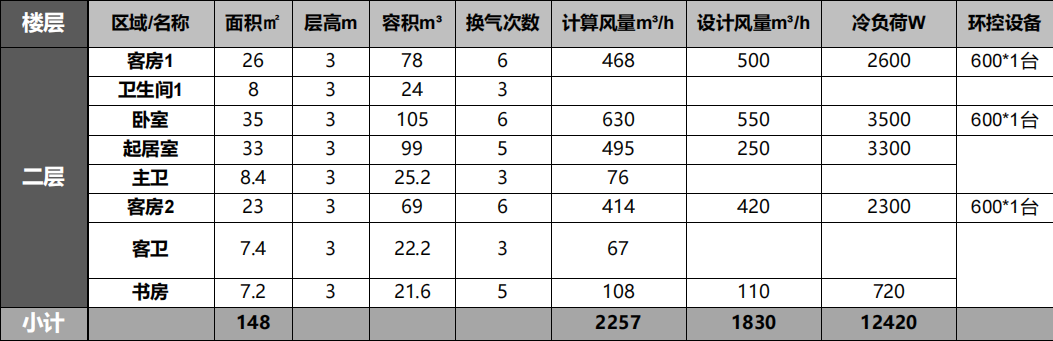

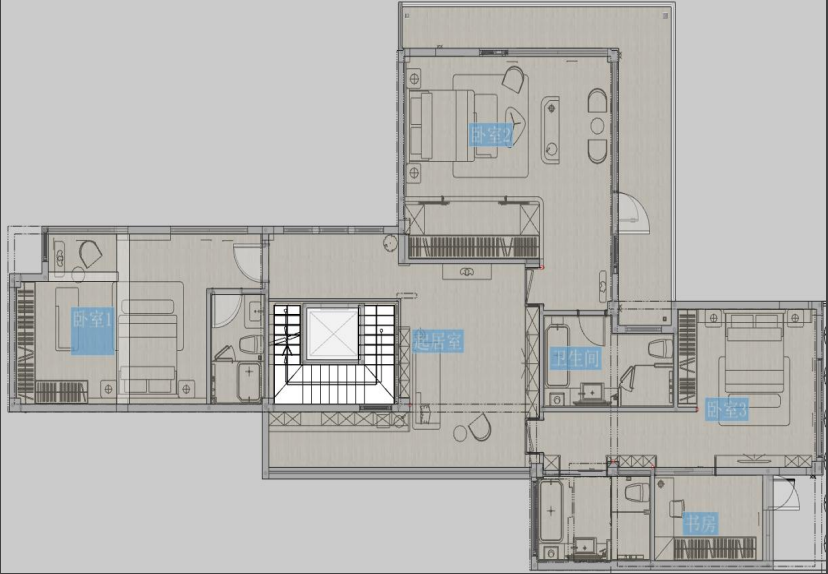

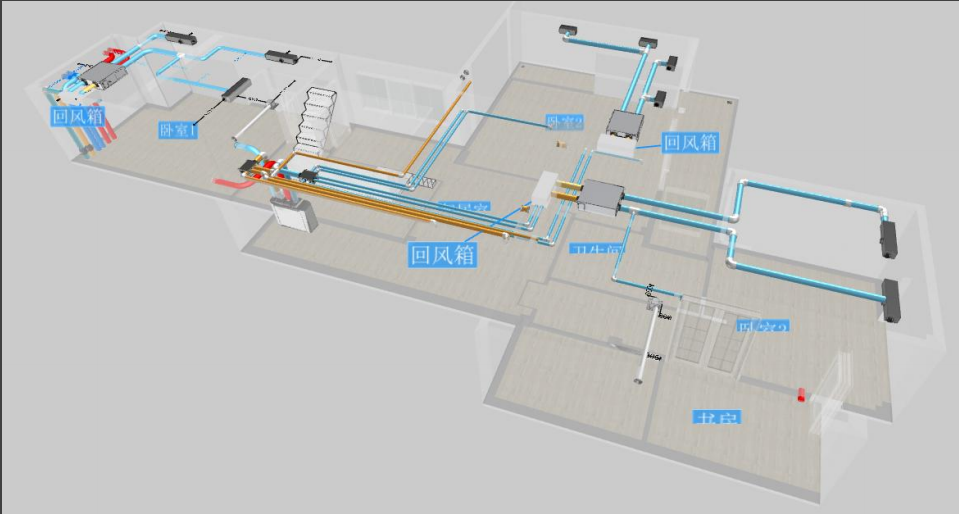

4.二楼层高在3米，卧室1，卧室2有大面积玻璃且在上午遭太阳直射，吊顶形式对风管有较大限制。

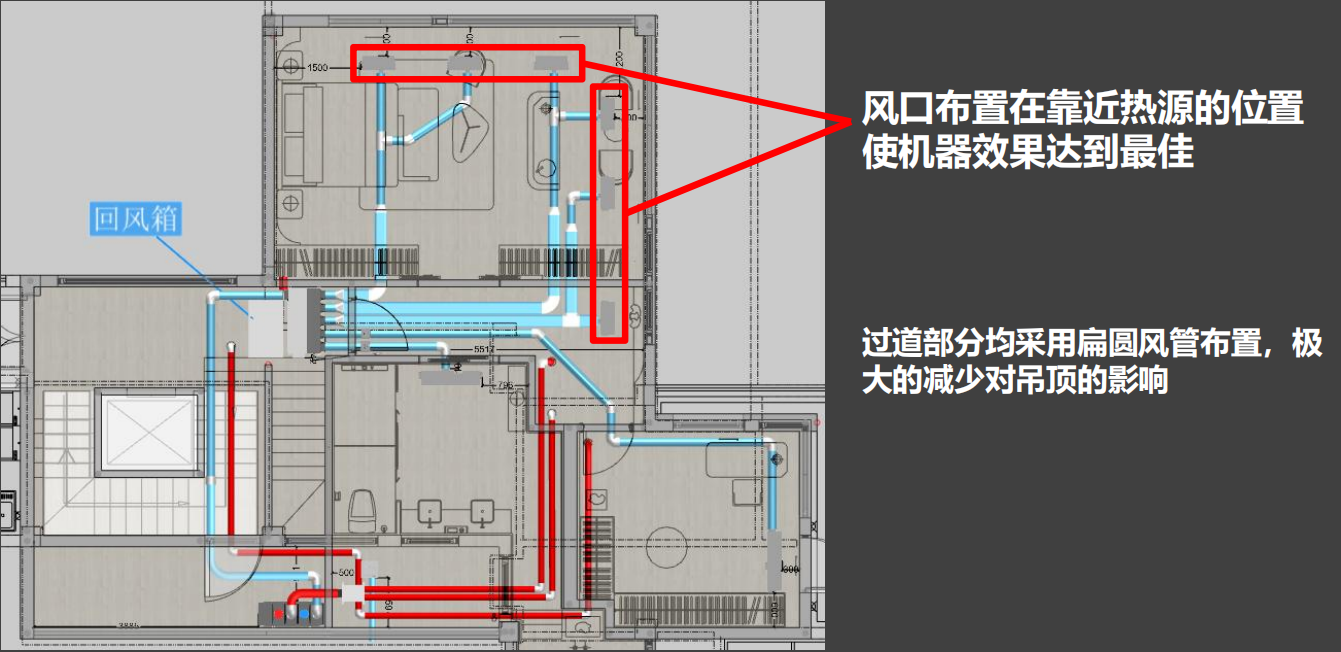

在夏季卧室2的玻璃温度与最远点温差可达到10度以上，所以将风口布置在玻璃一侧以减少温差。

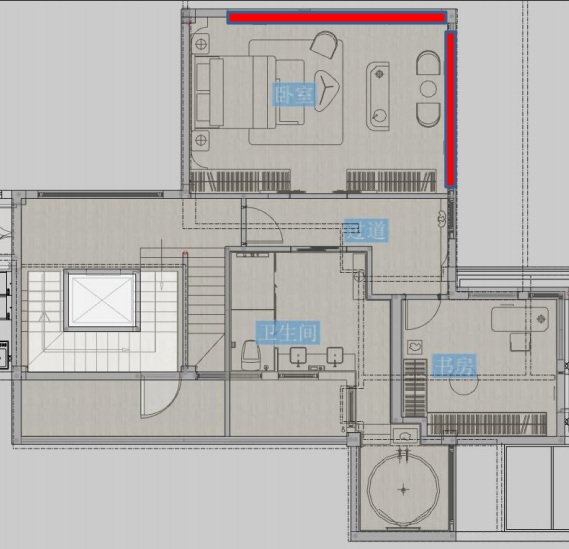

5.三层层高几乎一致为3米。该层重点卧室有大面积玻璃且朝向东面，上午遭太阳直射，热负荷较大。

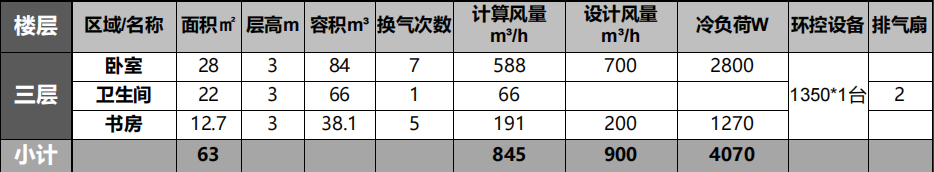

卧室冷负荷比较大，故安排7次换气。卫生间送新风，且加装排气扇使空气流通，书房也有较大冷负荷，5次换气夜间时书房空气相对洁净，使其与卧室内气体流通。

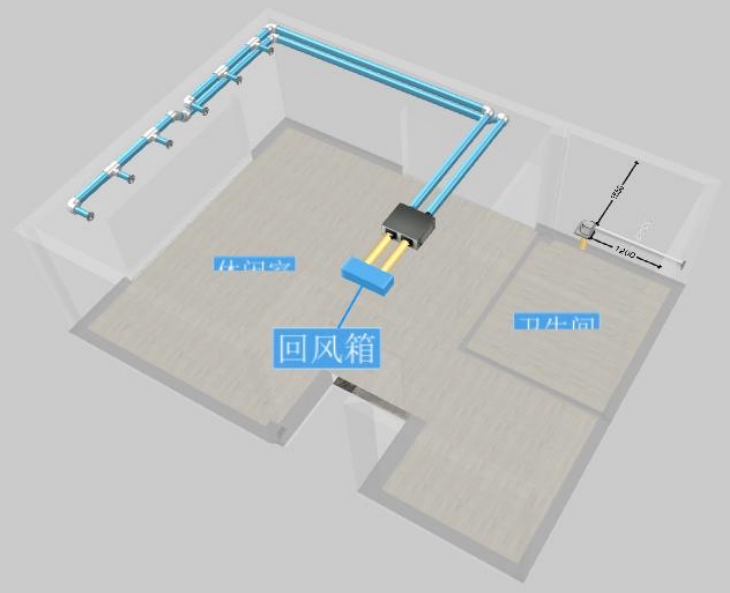

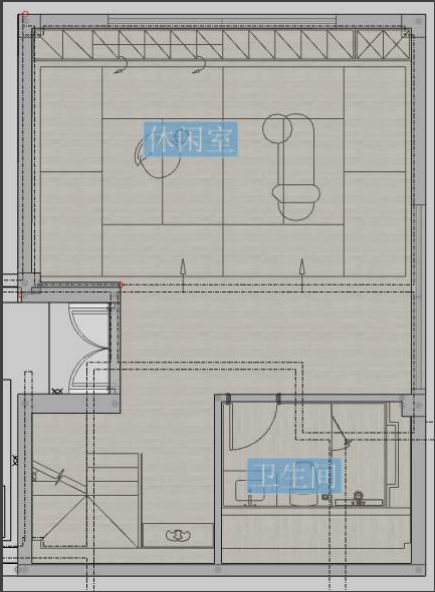

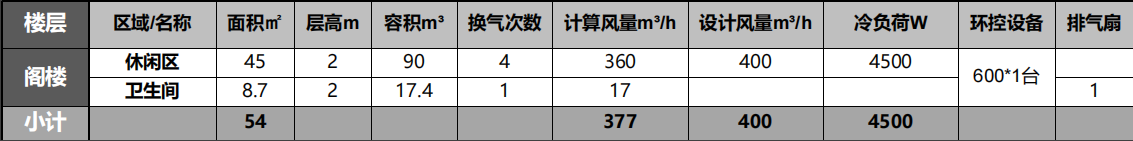

6.四楼为阁楼，且为人字形顶，对风管布置限制较大。该层重点吊顶形式为人字形顶，对风管排布限制较大，且卫生间层高很低。

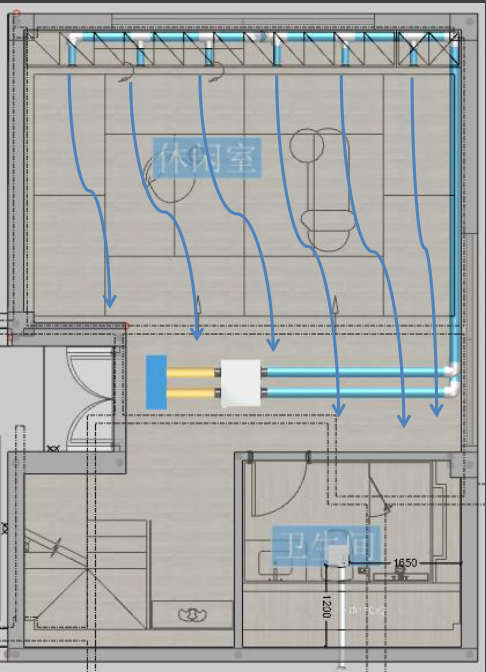

阁楼空间较小，且顶层做有隔热，采用单孔吊柜搭配排风扇对阁楼空气进行置换。

采用侧吹风减少风管对吊顶造型的影响，同时使风量均匀的送出。卫生间加装排气扇促进气体流通。

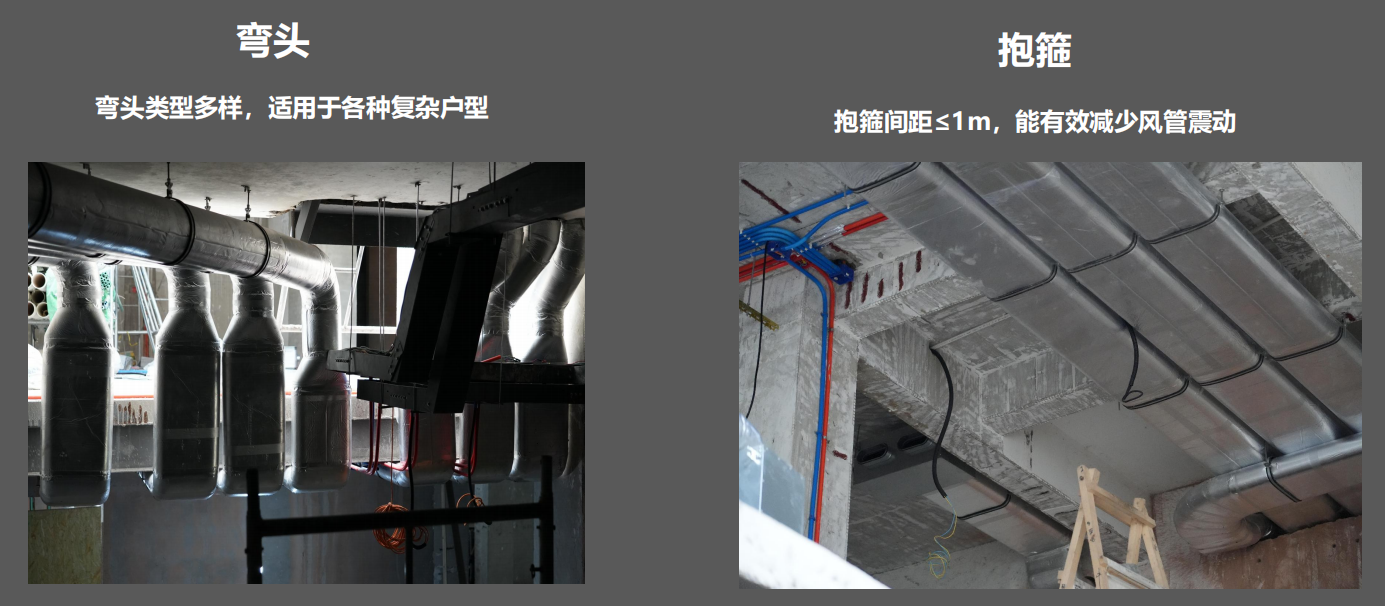

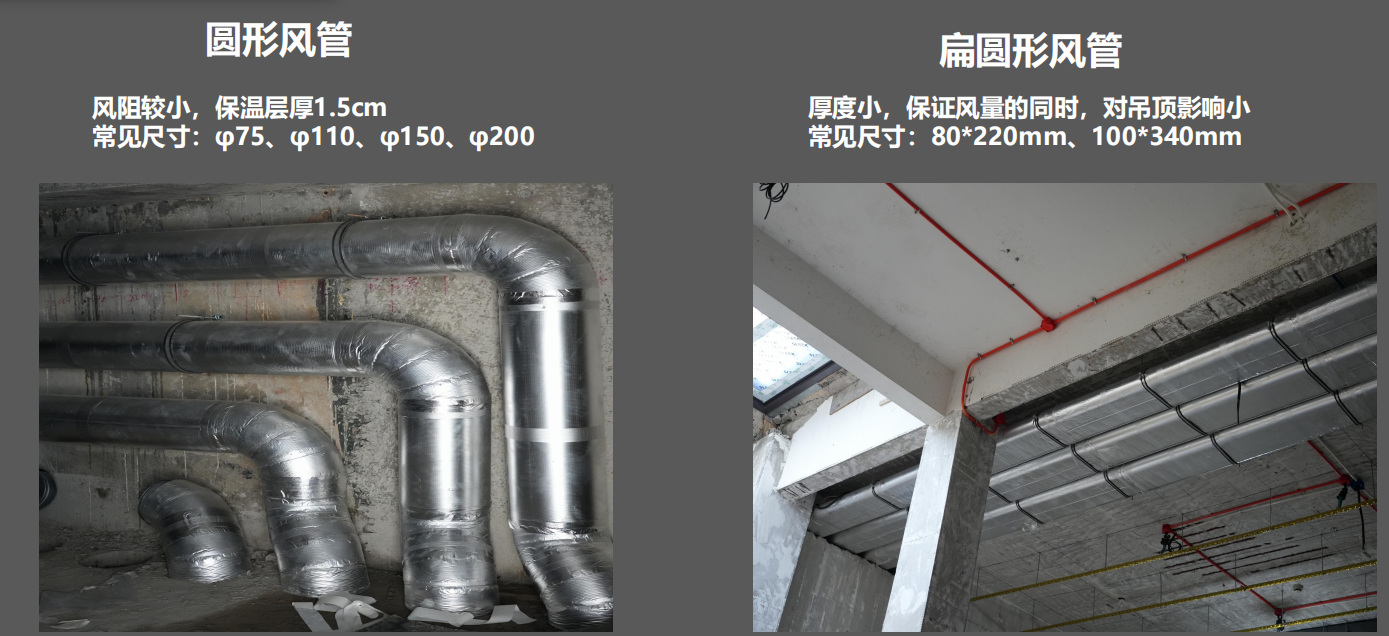

7.风管均采用双层镀锌钢板或外层橡塑材料。一般生命周期为50年，防腐防锈性能好。保温材料选择赢胜军工产品，轻微起皱，不变形、适用温度范围：-50—110℃。

第一阶段施工到此结束！

总结:这次本人详细记录了方案设计以及施工效果的过程。同时得到了客户的满意和认可。这是对我最大的鼓励！菲丝伍德新风系统会一直坚持——以技术和工艺提高生活品质，解锁空气密码为理念。对待每一个客户！

整体这篇文章，本人花费大量精力和时间，希望对想要安装新风的客户，和同行业朋友有所帮助！做的不一定完美和严谨，欢迎大家指正和坦诚交流！可以扫码添加客服微信探讨交流。
